Převodník D2V je určen pro jednoduché přímé zobrazení střídy PWM signálu o amlitudě 5, 12 a 24 V na obrazovce osciloskopu.
Převodník střídy na napětí D2V

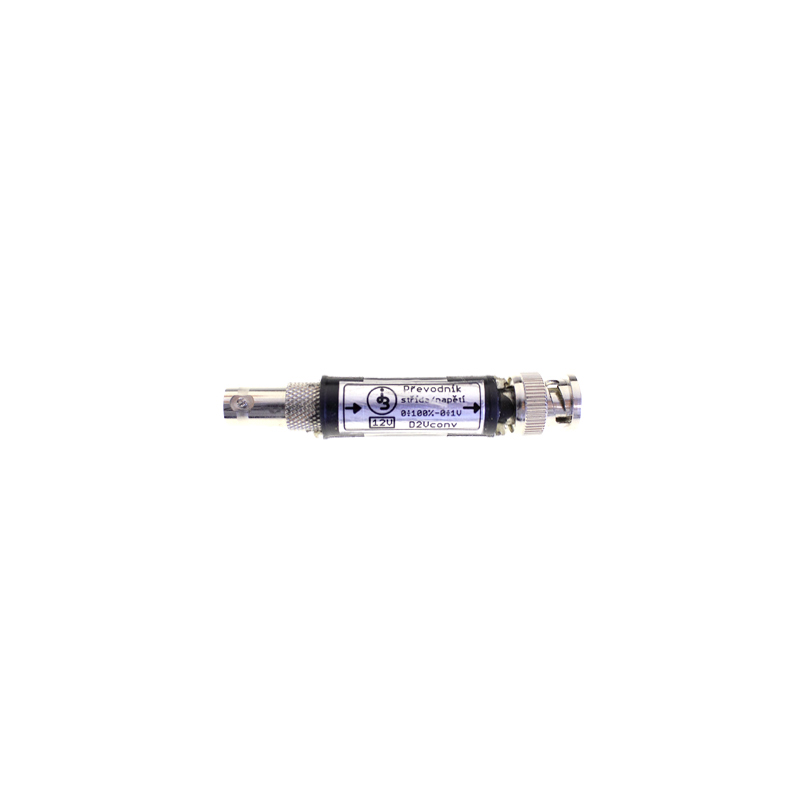

Převodník střídy na napětí D2V je určen pro jednoduché přímé zobrazení střídy PWM signálu na obrazovce osciloskopu, bez nutnosti použít rychlou časovou základnu. Převodník převádí střídu (0÷100%) vstupního PWM (pulsně-šířková modulace) signálu na napěťovou úroveň (0÷1 V). Převodník pracuje pouze pro kladnou polaritu signálu. Výstupní úroveň je kalibrovaná pomocí trimru.
Využití při diagnostice
Převodník lze použít všude tam, kde je třeba měřit střídu signálu PWM o amplitudě 5, 12 a 24 V. Většinou se jedná o signál řídící výkonové akční členy (proporciální ventily a podobně). Při hledání závad na celém systému je třeba rozlišit příčiny od následků.
• Řízení tlaku paliva v railu- poruchy vysokotlakého systému (systém Common-rail)
• Řízení tlaku v sání- měření ovládání turbodmychadla (přeplňovaný motor)
• Ovládání ventilu EGR – recirkulace výfukových plynů
• Řízení počátku vstřiku (TDI motory s rotačním čerpadlem EDC)
• Ovládání škrticí klapky
• a další…
Díky převodníku střídy na napětí D2V j emožné sledovat rovnou střídu signálu i při delší časové základně. Převodník zobrazí střídu 0÷100% jako napětí o úrovni 0÷1 V. Ihned je jasně vidět jestli střída stoupá, klesá a orientačně lze určit i hodnotu střídy.
Převodník se zapojuje mezi osciloskop a měřicí kabel/sondu díky konektorům BNC (samec/samice). Stínění vstupního a výstupního BNC konektoru je propojeno. Pro správný převod nesmí vstupní signál obsahovat stejnosměrnou složku.

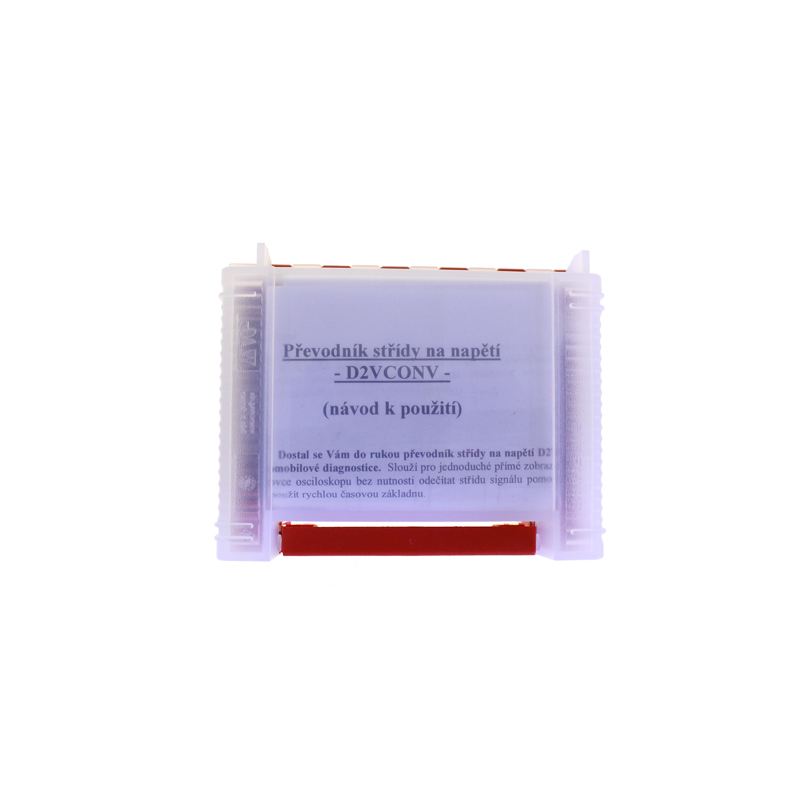

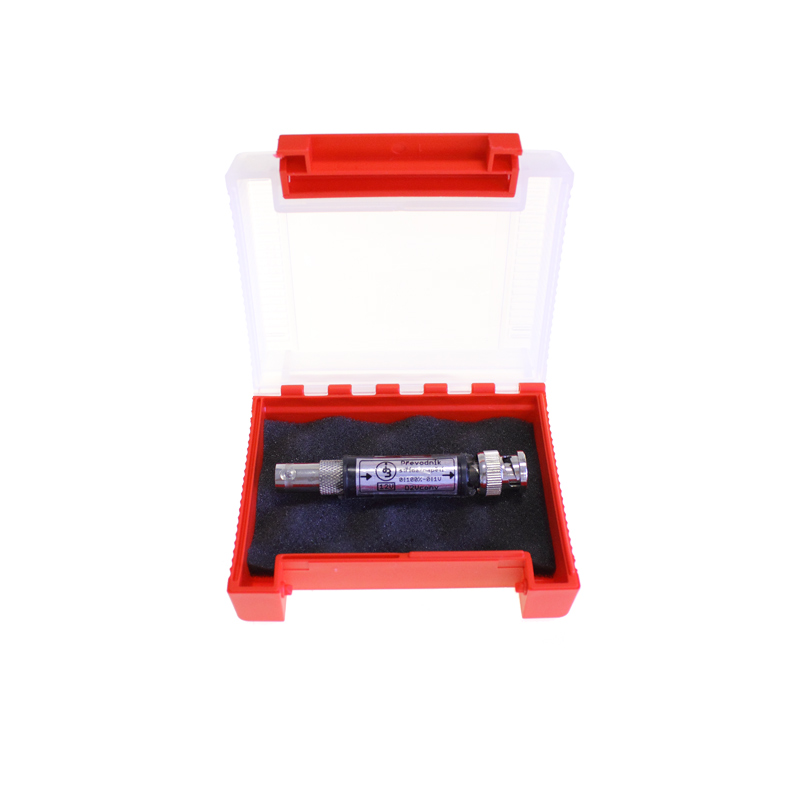

Obsah balení | Dodávka obsahuje: 1x Převodník střídy na napětí D2V v1.4 1x Český manuál |
---|
