OBDTester PROFESSIONAL
1 990 Kč vč. DPH 1 990 Kč
OBDTester je univerzální diagnostický systém pro sériovou diagnostiku motorů vozidel, vyhovujících normám OBD-II a EOBD.
Diagnostický systém OBDTester Professional
Program OBDTester je určen pro sériovou diagnostiku vozidel, vyhovujících normě OBDII/EOBD. Systém EOBD je povinně integrován do všech osobních vozidel se zážehovými motory, vyrobenými po r.v. 2001 a vznětovými motory po r.v. 2003. Systém umožňuje převážně diagnostiku řídicící jednotky motoru. I když jsou diagnostické testry OBDII/EOBD univerzální, jejich univerzalita je omezena nejen na diagnostiku řídicích jednotek motoru, ale i její omezený rozsah tzn., že nelze například provádět základní nastavení či resety adaptací akčích členů motoru, ani jiné specifické funkce. Diagnostika OBDII/EOBD je omezena na 10 diagnostických režimů nebo-li módů, které nelze aplikovat jinak, než pro účel, pro který byly navrženy. Diagnostika OBDII/EOBD obecně tedy neumožňuje spojení s jinými řídicími jednotkami jako jsou např. jednotky ABS, komfortních systémů apod. Podrobnější informace o normách OBDII/EOBD si můžete přečíst ve článku Diagnostika EOBD.
Podporované diagnostické módy OBDII/EOBD
Mód 1: Měření parametrů, readiness kódy, OBD-II stavy
Mód 2: Příčiny závady
Mód 3: Čtení chybových kódů
Mód 4: Smazání chybových kódů
Mód 5: Testy lambda senzoru
Mód 6: Testy veličin, které nejsou měřeny průběžně
Mód 7: Čtení sporadických chyb
Mód 8: Řízení akčních členů
Mód 9: Informace o vozidle (kód VIN, čísla součástí automobilu, atd).
Mód 10/0xA: Čtení trvalých závad
Kompatibilita systému
Většina vozidel se zážehovými motory po r.v. 2000. Rok 2000 byl rokem přechodným, ve kterém se EOBD (modifikace americké normy OBDII) začala pozvolna integrovat do nově vyráběných (pouze zážehové motory) do EU. Od r.v. 2001 všechny typy vozidel kategorie M1 a N1 vyrobené, prodané, importované do EU se zážehovými motory, musejí vyhovovat emisní normě EOBD. Od r.v. 2003 všechna nová vozidla kategorie M1 a N1-I se vznětovými motory a od r.v. 2004 se povinnost vybavením motormanagementu systémem EOBD týká všech typů vozidel M1 a N1-I se zážehovými motory. Více o kompatibiltě naleznete v článku Diagnostika EOBD.
Podpora starších vozidel
Starší vozidla se zážehovými motory mohou být kompatibilní s normou OBDII. Jsou to samozřejmě americké vozy, ale také některé evropské značky, které spadaly pod americké výrobce, jako tomu bylo například u Opel/GM. Velkou skupinu kompatibilních vozidel tvoří vozidla, která bývala importována na americký trh, ale která se prodávala na evropských trzích. Řada výrobců se na plánovaný přechod připravovala již o mnoho let dříve, právě integrací systému OBDII. Částečný přehled kompatibilních vozidel naleznete na stránce naší technické podpory pro systém Scanmaster.
Podporované komunikační standardy a protokoly
Systém podporuje komunikační protokoly v rámci normy OBD-II/EOBD : ISO15765-4 CAN-BUS (11 a 29 bit ID 500 Kbaud a 11 a 29 bit 250 Kbaud), ISO14230-4 KWP2000 (5 baud, 10.4 Kbaud a fast init,10.4 Kbaud), ISO9141-2, SAE J1850 VPW, SAE J1850 PWM.
Technické provedení a licence

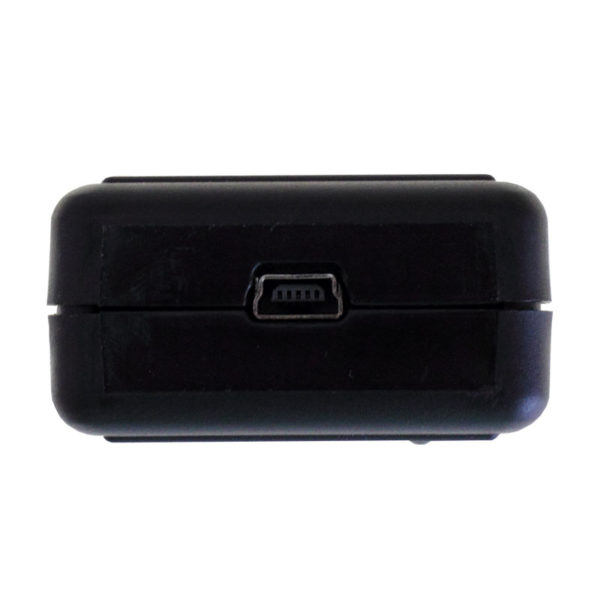

Robustní konektor diagnostické hlavy v sobě ukrývá veškerou potřebnou inteligentní elektroniku navrženou a vyrobenou nejmodernějšími technologiemi. Připojení k PC zajišťuje vyměnitelný kabel USB 2.0 HI-Speed. Nositelem licence je hardwarový klíč, který je integrován přímo v diagnostické hlavě interfacu. Licenční klíč je jedinečný kód, přidělený každé diagnostické hlavě individuálně. Výhodou tohoto řešení je přenositelná licence, která Vás neomezuje k aktivaci vázané na jeden osobní počítač/notebook.
Pokročilé a expertní funkce
Grafické zobrazení měřených hodnot
Textové zobrazení měřených hodnot
Podpora chybových kódů specifických pro výrobce
Databáze umístění OBD-II konektorů ve vozidle
Tisku reportu výsledku testu pro zákazníka
Technické parametry diagnostické hlavy
Provozní teplota: -10°C ~ + 40°C
Nadmořská výška: max. 1000 m.n.m
Nekondenzující vlhkost: max. 80%
Maximální rozdíl napětí: 14 V (na pinech OBD konektoru)
Připojení k PC: USB 2.0 typ A
Minimální požadavky na PC
Procesor CPU: 1 GHz
Operační paměť: 512 MB RAM
Komunikační rozhraní: USB 2.0
Display: 800 x 600 mm
Místo na HDD: 20 MB
Operační systém: Windows XP, Vista 32/64 bit, 7 32/64 bit, 8/8.1 32/64 bit, 10 32/64 bit
Program pracuje na platformě x86 (Windows, Linux, …)

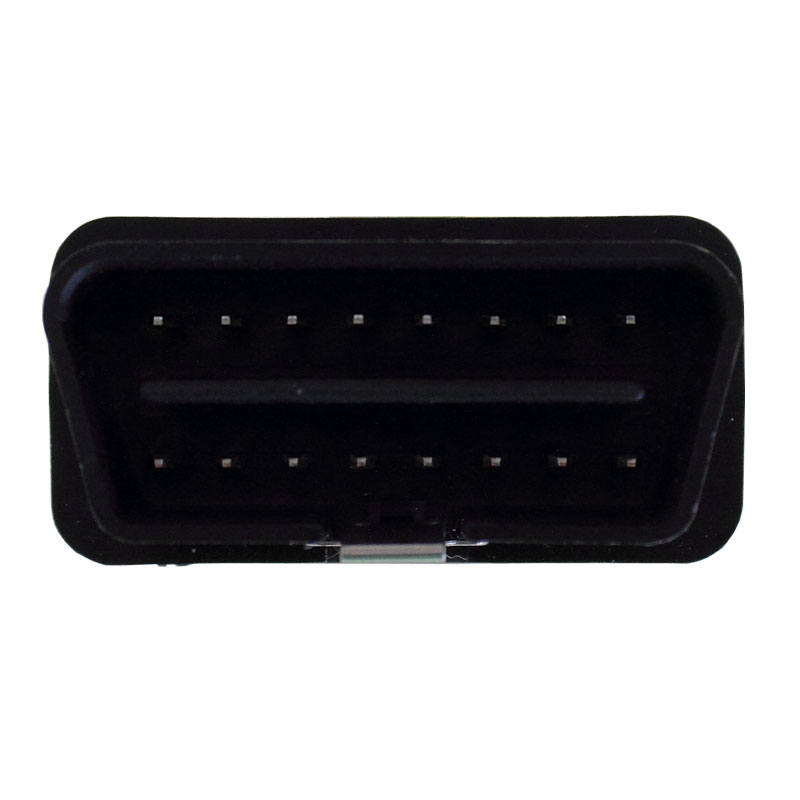

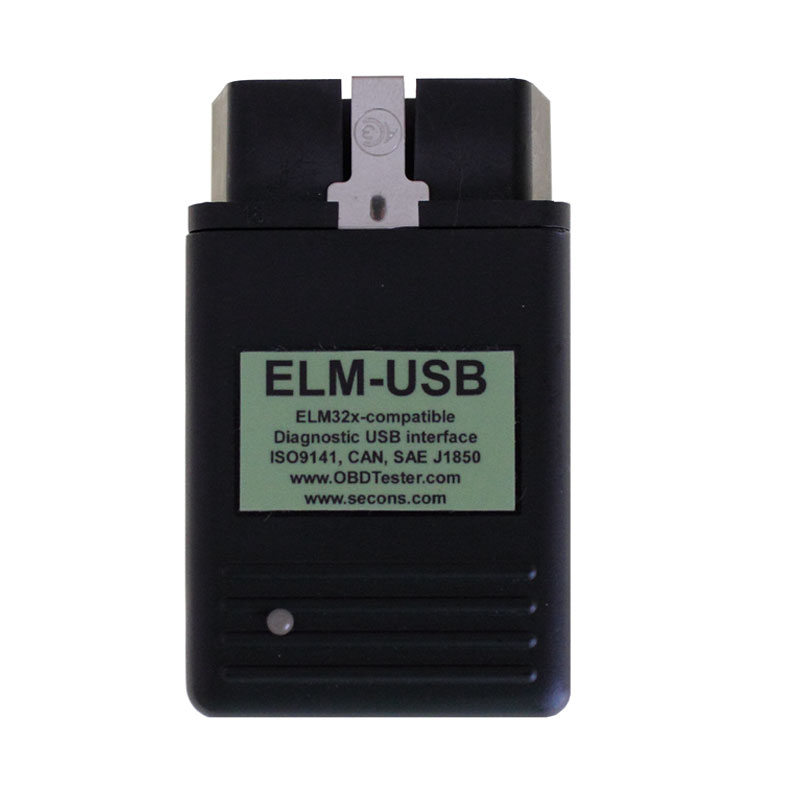

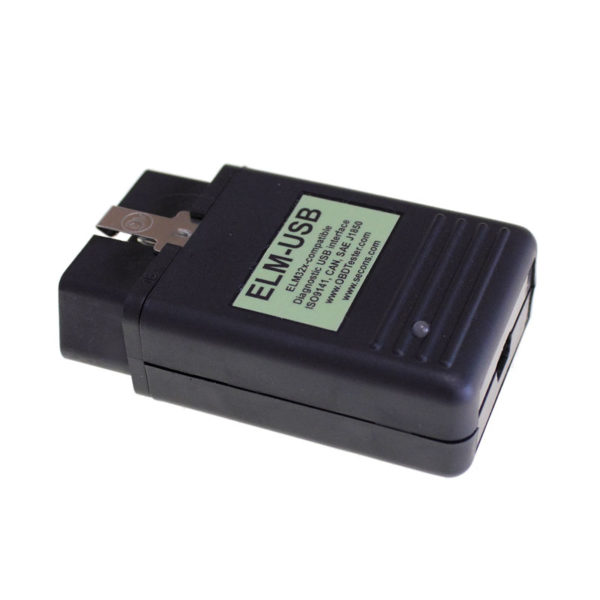

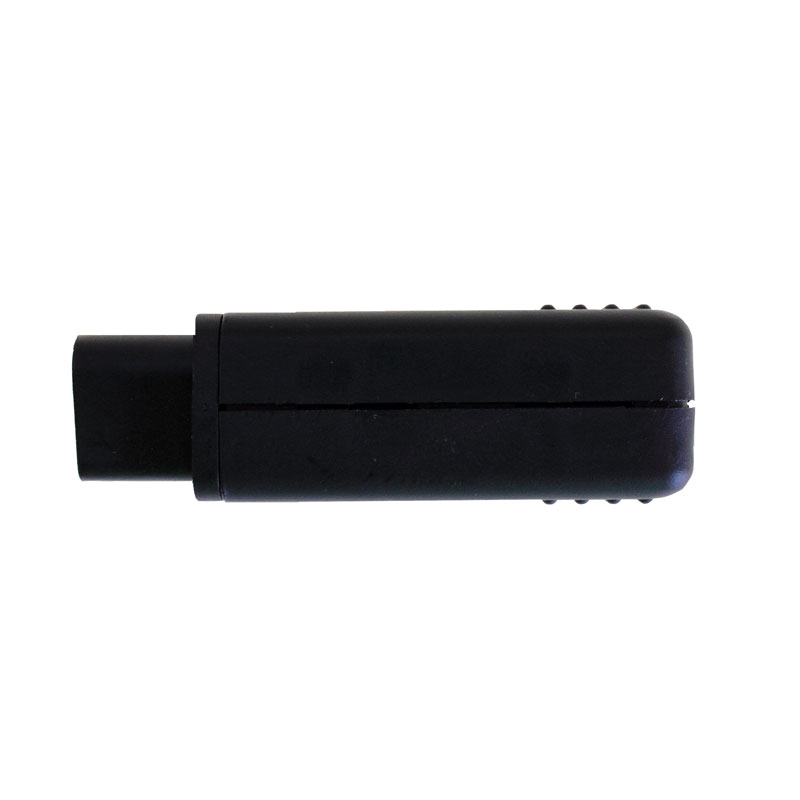

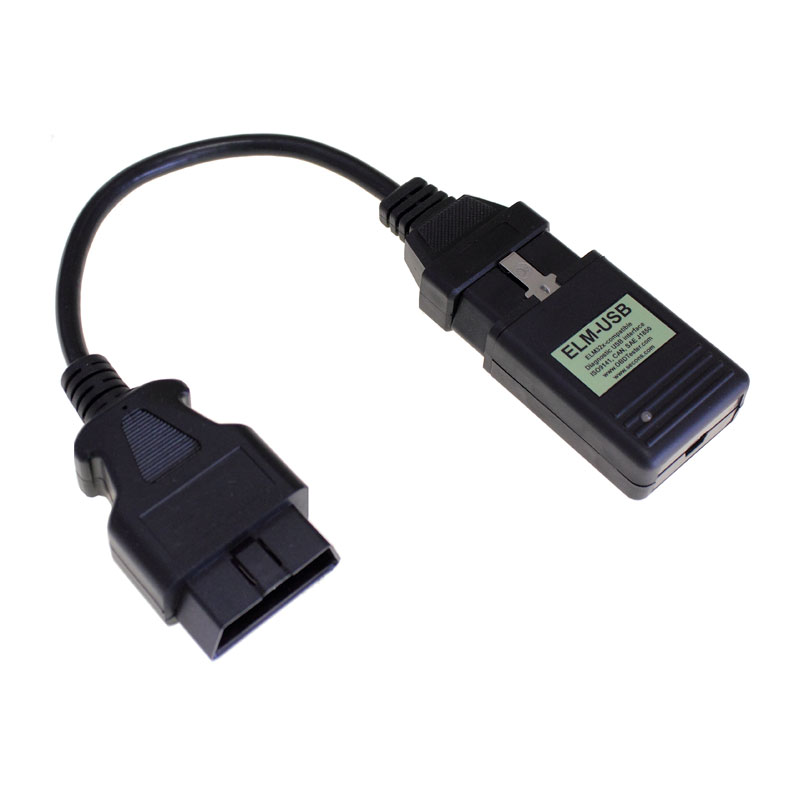

| Obsah balení | Dodávka obsahuje: 1x Diagnostická hlava ELM USB (OBDII 16 PIN) s USB zásuvkou 1x Propojovací kabel pro interface ELM USB 1x Transportní box (praktická bytelná schránka) Aktuální verze programu s ovladači a manuál ke stažení on-line |
|---|
Další informace
| Hmotnost | 1 kg |
|---|---|
