OBD-2 konektor S 2000 Gold

300 550  vč. DPH 300  (-45%)

496 skladem

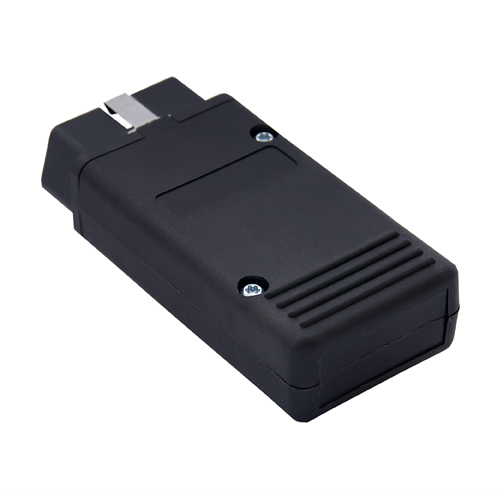

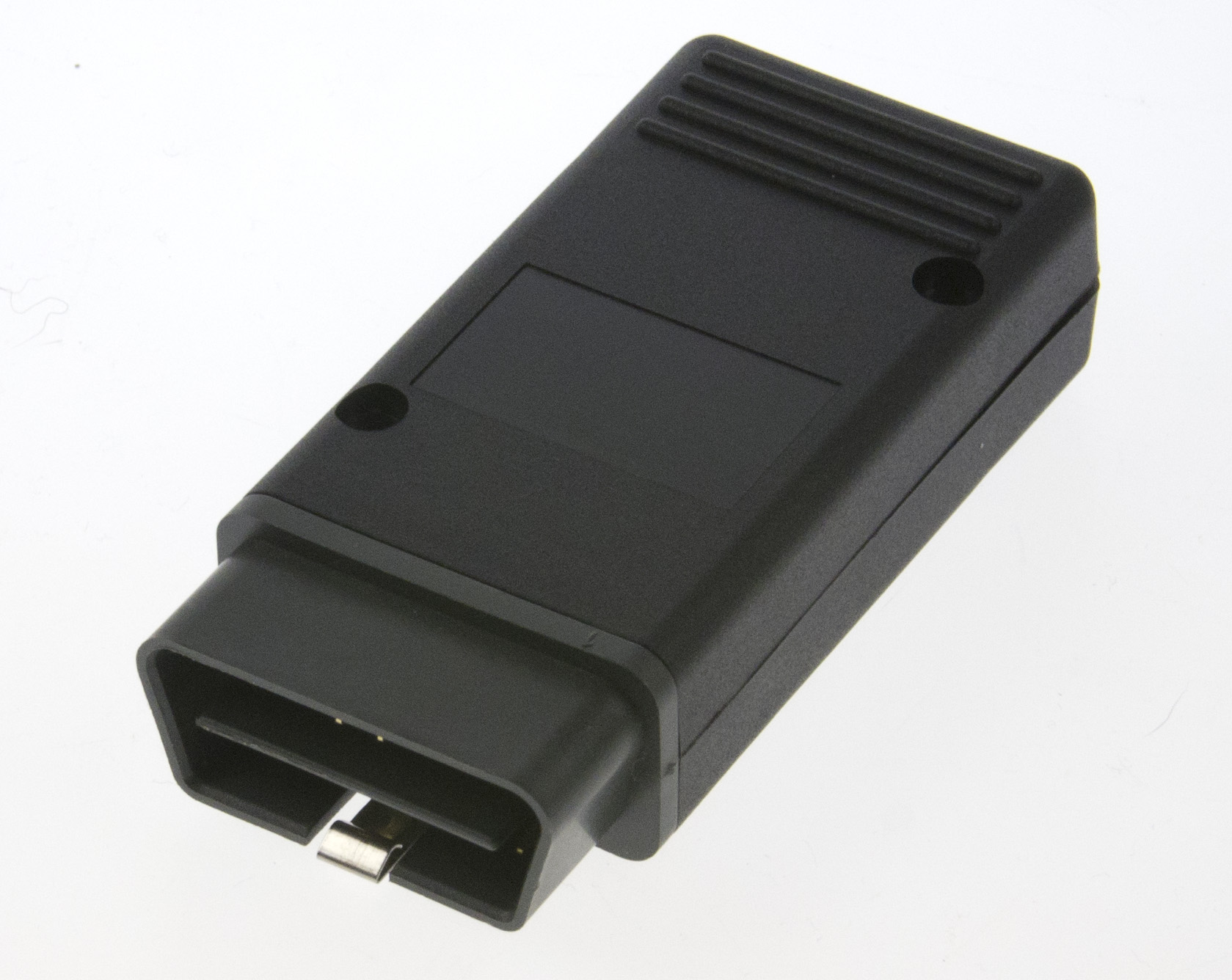

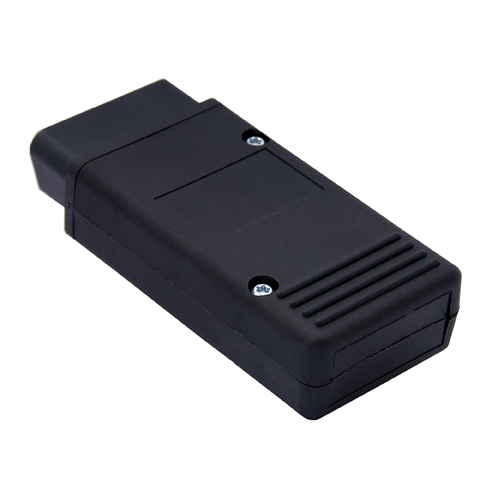

OBD konektor (housing) řady 2000 patří k nejprostornějším, které jsou dostupné na světovém trhu. Tyto precizní konektory vyrábí kanadská společnost Sensolutions Inc. Housingy série 2000 s pozlacenými piny patří k naprosté špičce výrobního programu.

Obj. č.: F12488346 Kategorie: ,

OBD-2 konektor S 2000 Gold

OBD konektor (housing) řady 2000 patří k nejprostornějším, které jsou dostupné na světovém trhu. Tyto precizní konektory vyrábí kanadská společnost Sensolutions Inc. Housingy série 2000 s pozlacenými piny patří k naprosté špičce výrobního programu. Použité materiály jsou vysoce kvalitní a splňují veškeré požadavky kladené normami OBDII a EOBD.

Levné konektory z čínského dovozu jsou velmi nekvalitní. Plasty praskají a v horších případech piny zůstávají v zásuvkách. Častým problémem bývá nemožnost konektor do diagnostické zásuvky zasunout. Důvodem je, že při jejich výrobě není kladen důraz na dodržení specifikace norem SAE 1962 a ISO 15031, které specifikují přesné rozměry konektoru, rozestupu a tvaru pinů a současně jsou používány nekvalitní materiály.

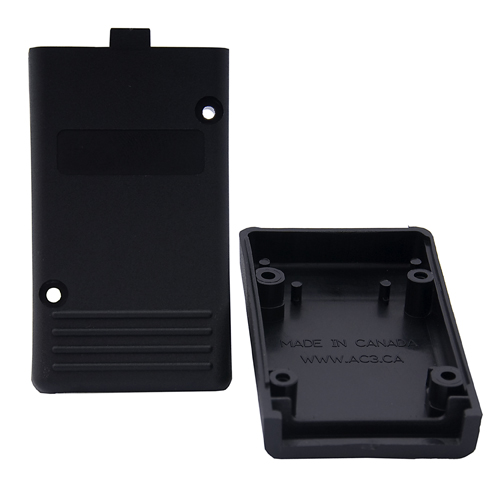

Povrchová úprava těla konektoru je velmi precizní. Vnější povrch je jemně strukturovaný a je odolný proti poškrábání. Čtyři torx šrouby drží kryt pevně dohromady a umocňují celkovou bytelnost schránky pro elektroniku. Vnitřek je vybaven malými sloupky, které zajišťují bezpečnou montáž desky plošných spojů s ohledem na odvod tepla.

Konektor dodáváme v provedení blank, tzn. že zadní strana konektoru je zaslepena a tím pádem připravena pro vyfrézování libovolné konektorové zdířky. Konektor je tímto připraven i pro instalaci bezdrátových aplikací.

Konektor S 2000 Gold se skládá ze 4. dílů – dvoudílného těla konektoru, hlavy s jisticím plíškem a pozlacenými piny směřujícími do diagnostické zásuvky a kontaktovacího pole pro snadné letování.

Materiál
Hlava konektoru je vyrobena z vysoce odolného semikrystalického materiálu PA66 vyztuženého skelnými vlákny. Termoplast PA66 má jednu z nejvyšších teplot tání mezi všemi komerčně dostupnými polyamidy. Jakostní třída se vyznačuje pevností a tuhostí, která je zachována i při zvýšených teplotách. Smrštění bývá 0,01-0,02 mm/mm [1-2%]. Přidání zpevňujících skelných vláken snižuje smrštění na 0,2-1 %.

Odolnost materiálu:
– PA66 je odolný vůči většině rozpouštědel.
– Odolnost proti rázům (pevnost).
– Odolnost proti vysokým teplotám (teplota taveniny je 275-280 °C).

Výrobek RoHS Compliant
RoHS výrobek (Restriction of Hazardous Substances) znamená, že při jeho výrobě bylo vyhověno direktivě 2002/95/EC, přijaté 27. ledna 2003. Tato směrnice nařizuje, že všechny nové elektrické nebo elektronické součástky prodávané v EU, nesmějí obsahovat vybrané škodlivé látky.

Kompatibilita s automobily
Konektor je určen pro zásuvky vyhovující normám SAE 1962 a ISO 15031-3, které upravují sjednocení diagnostických zásuvek v rámci norem palubní diagnostiky OBD2 a EOBD.

Obsah balení Dodávka obsahuje:
1x Hlavice konektoru s pozlacenými piny
1x Kontaktovací pole pro naletování
1x Housing- tělo konektoru se skládá ze dvou částí
4x Torx šroub
1x Schema zapojení diagnostického konektoru dle normy EOBD
1x Technický výkres konektoru
Dodávka neobsahuje

Komunikační interface

Další informace

Hmotnost 1 kg
Pictures

<div><img class="fluid" src="{{media url='wysiwyg/nahled_videa_konektor_S2000.jpg'}}" alt="ukazka_konektor_S2000" /></div>
<p> </p>

Podpora 2

<p style="font-size: 14px;">Ke konektoru dodáváme technický výkres od výrobce společnosti <a style="color: blue;" href="http://www.ac3.ca/&quot; target="_blank">Sensolutions Inc.</a>. V případě Vašeho zájmu Vám výkresy zašleme mailem.<br /> <img title="Technicky vykres" src="http://focom.cz/skin/frontend/blank/default/images/media/vykres.JPG&quot; alt="Technicky vykres" /><br /> Konektor dodáváme v provedení blank, tzn. že zadní strana konektoru je zaslepena a tím pádem připravena pro vyfrézování libovolného konektorového spoje nebo zdířky. Konektor je tímto připraven i pro instalaci bezdrátových aplikací.</p>

Videos

<div><a href="http://www.youtube.com/user/Diagnostickatechnika&quot; target="_blank"><img title="YotuTube" src="http://focom.cz/skin/frontend/blank/default/images/media/youtube_banner_2.jpg&quot; alt="YotuTube" /></a></div>
<!–
<p>Videoukázka zobrazuje konektor osazený deskou plošných spojů. Dodávaný konektor elektroniku neobsahuje.</p>
<p><object width="515" height="340" data="http://focom.cz/test/player.swf&quot; type="application/x-shockwave-flash"><param name="data" value="http://focom.cz/test/player.swf&quot; /><param name="flashvars" value="height=340&width=515&file=http://focom.cz/test/OBD-2_konektor_S2000_Gold.swf&searchbar=false&image=http://focom.cz/test/nahled_videa_konektor_S2000.jpg" /><param name="src" value="http://focom.cz/test/player.swf&quot; /><param name="allowfullscreen" value="true" /></object></p>
<p>Video bylo vytvořeno společností <a style="color: blue;" href="http://www.ac3.ca/&quot; target="_blank">Sensolutions Inc</a>.</p>
–>

Záruka

Parametry

<p style="font-size: 14px;"><strong>Materiál</strong><br /> Hlava konektoru je vyrobena z vysoce odolného semikrystalického materiálu PA66 vystuženého skelnými vlákny. Termoplast PA66 má jednu z nejvyšších teplot tání mezi všemi komerčně dostupnými polyamidy. Jakostní třída se vyznačuje pevností a tuhostí, která je zachována i při zvýšených teplotách. Smrštění bývá 0,01-0,02 mm/mm [1-2%]. Přidání zpevňujících skelných vláken snižuje smrštění na 0,2-1 %.</p>
<p style="font-size: 14px;"><strong>Odolnost materiálu:</strong><br /> – PA66 je odolný vůči většině rozpouštědel.<br /> – Odolnost proti rázům (pevnost).<br /> – Odolnost proti vysokým teplotám (teplota taveniny je 275-280 °C).</p>
<p style="font-size: 14px;"><strong>Výrobek RoHS Compliant</strong><br />RoHS výrobek (Restriction of Hazardous Substances) znamená, že při jeho výrobě bylo vyhověno direktivě 2002/95/EC, přijaté 27. ledna 2003. Tato směrnice nařizuje, že všechny nové elektrické nebo elektronické součástky prodávané v EU, nesmějí obsahovat vybrané škodlivé látky.</p>
<p style="font-size: 14px;"><strong>Kompatibilita s automobily</strong><br /> Konektor je určen pro zásuvky vyhovující normám SAE 1962 a ISO 15031-3, které upravují sjednocení diagnostických zásuvek v rámci norem palubní diagnostiky OBD2 a EOBD.</p>
