ATO1000 CZ
16 880 Kč – 18 280 Kč
• Rychlý 2/4 kanálový osciloskop
• Uživatelské prostředí v českém jazyce
• Databáze přednastavených měření

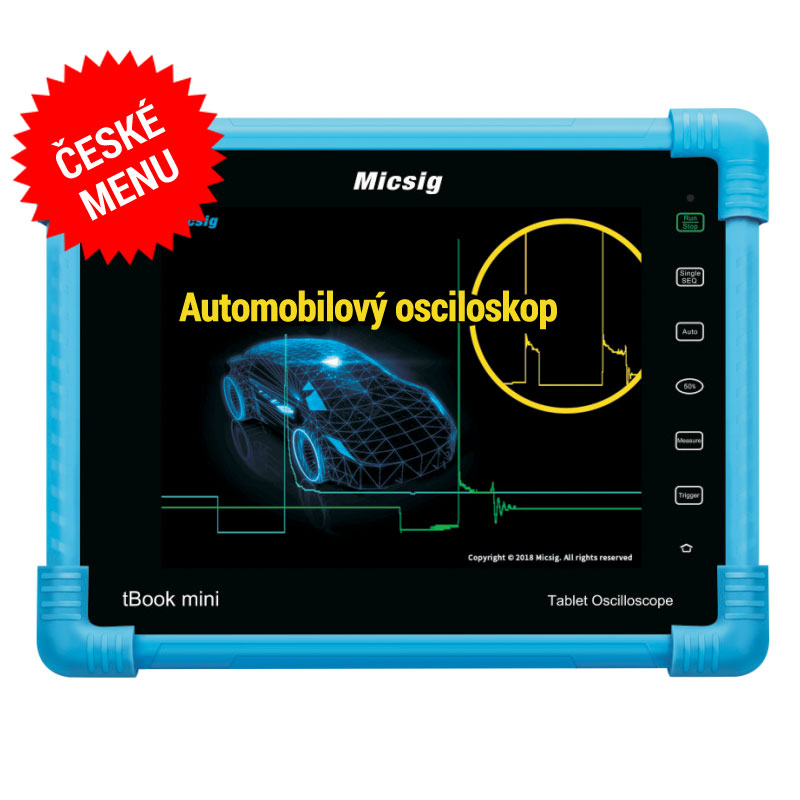

Automobilový tabletový osciloskop Micsig
Tabletový osciloskop ATO1000 je přímo určený pro použití v automotive. Přístroj disponuje vysokým výkonem, rychlým a intuitivním ovládáním, kompletní lokalizací do českého jazyka a v neposlední řadě bohatými možnostmi konektivity. Šířka pásma 100Mhz, velká hloubka paměti 28 Mpts a vzorkovací frekvence 1 GS/s umožní přesně změřit v podstatě veškeré signály, se kterými se může diagnostik na současných vozidlech setkat. Pro ještě přesnější měření sériových sběrnic jsou k dispozici logické triggery. Pro potřeby ukládání naměřených dat je k dispozici interní úložiště o úctyhodné velikosti 8 GB (lze rozšířit o externí USB disk).
Naměřené průběhy je možné ukládat jako souvislý záznam, statické snímky ale i referenční křivky pro budoucí vyvolání z paměti. Vše je možné z tBooku zkopírovat přímo do PC prostřednictvím aplikace ScopeSuite. Kompletní softwarový balíček, obsahující utility a obslužné programy pro platformy PC (MS Windows) a Android , je součástí dodávky.
Přednosti osciloskopu ATO1000 CZ
- Dvou nebo čtyř kanálový osciloskop s šířkou pásma 100 MHz se vzorkováním až 1 GSa/S.
- Uživatelské prostředí v českém jazyce vč. podrobného manuálu v ČJ a praktického zaškolení.
- Databáze přednastavených měření s integrovanou bublinovou nápovědou.
- Příručka k přednastaveným měřením. Podrobná dokumentace vysvětluje připojení každého přednastaveného měření a navíc obsahuje popis anatomie typických oscilogramů.
- 8GB interní paměť pro ukládání záznamů a snímků.
- Maximální citlivost je 500 µV / dílek.
- 256 úrovní intenzity svitu průběhu umožňuje perfektní vykreslování složitějších a rychle se měnících signálů s modulací nebo nestabilní fází.
- Dostatečná hloubka paměti 28 Mpts (v jednokanálovém režimu) zajišťuje vysokou přesnost i při režimu dlouhého sběru jednorázových snímků (SingleSeq)
- Integrované triggery sériových sběrnic CAN-BUS, LIN, UART a další.
- Maximální vstupní napětí je 300 V (CAT I). Osciloskop zvládá měřit např. primární okruh zapalování bez použití atenuátoru.
- 31 typů automatických měření
- HDMI výstup umožňuje duplikaci obrazu na monitoru nebo videoprojektoru. Může se hodit pro prezentaci naměřených dat před zákazníkem nebo na školení.
- Barevný kapacitní (multidotykový) TFT display 8″ (20 cm) 64K 800×600 bodů, podporuje mimořádně praktická gesta pro snadné ovládání obou os, kurzorů, zoomu apod.
- Ovládání myší je určeno uživatelům, kterým nevyhovuje dotykové ovládání. Myš je možné připojit jak drátovou, tak bezdrátovou.
- Odolné provedení vhodné do průmyslových podmínek automotive.
- Bohaté možnosti konektivity s PC – USB, Wifi a LAN (bez příplatků).
- Aktualizace firmwaru a SW je možné uskutečnit přes USB nebo přes internet (Ethernet/Wifi)
Databáze přednastavených měření
V paměti přístroje je uložena databáze více jak 80 přednastavených měření pro testy celého vozidlového systému. Obsah databáze je rychle přístupný a obsahuje integrovanou bublinovou nápovědu pro snadnější pochopení připojení. Po výběru konkrétního přednastavení se na pozadí mřížky zobrazí vzorový průběh a zároveň se osciloskop automaticky nastaví pro okamžité měření. Databáze je rozdělena do 7 kategorií:
- Testy snímačů
Diagnostika Lambda sond, měřičů hmotnosti vzduchu, snímačů tlaku v sacím potrubí, otáčkových snímačů induktivních a hallových, potenciometrických snímačů polohy apod. - Testy akčních členů
Testy vstřikovacích trysek vznětových i zážehových motorů, proudové testy podávacích palivových čerpadel, elektromagnetických ventilů apod. - Testy zapalování
Diagnostika primárního a sekundárního vinutí zapalovací cívky. Napěťové, proudové i kapacitní testy. - Testy sériových sběrnic
Diagnostika integrity sériových sběrnic K-line, CAN-BUS, LIN a Flex-Ray. - Testy tlaku
Testy pulzací podtlaku v sání a tlaků ve výfuku prostřednictvím vakuového snímače. Testy kompresí pomocí tlakových sond. Testy tlaku paliva. - Testy silové soustavy
Test dobíjení alternátoru, testy diod, testy relativní komprese. - Pokročilé testy
Přednastavení pro vícekanálové měření souvislých testů, např. synchronizace otáčkových snímačů na klice a vačce. Vztah signálu vstřikovače vůči primárnímu napětí zapalovací cívky apod.
Micsig tBook umožňuje také zachytit naměřený průběh a uložit jej jako referenční křivku pro porovnání jednotlivých měření. Na pozadí mřížky je možné zobrazit 4 uložené referenční křivky současně.
Parametry osciloskopu
- Šířka pásma: 100 MHz
- Hloubka paměti: 28 Mpts (jednokanálový režim).
- Vzorkování: 1 GSa/s (jednokanálový režim), 500 MSa/s(dvoukanálový režim), 250 MSa/s(čtyřkanálový režim)
- Rozpětí časové základny: 2 ns/dílek ~ 1000 s/dílek
- Rozpětí napěťové základny: 0.5 mV/dílek ~ 10 V/dílek
- Maximální zachycení: 80 000 průběhů/s
- Vertikální rozlišení: 8 Bit
- Rozměr mřížky: 10 dílků vertikálně x 14 dílků horizontálně

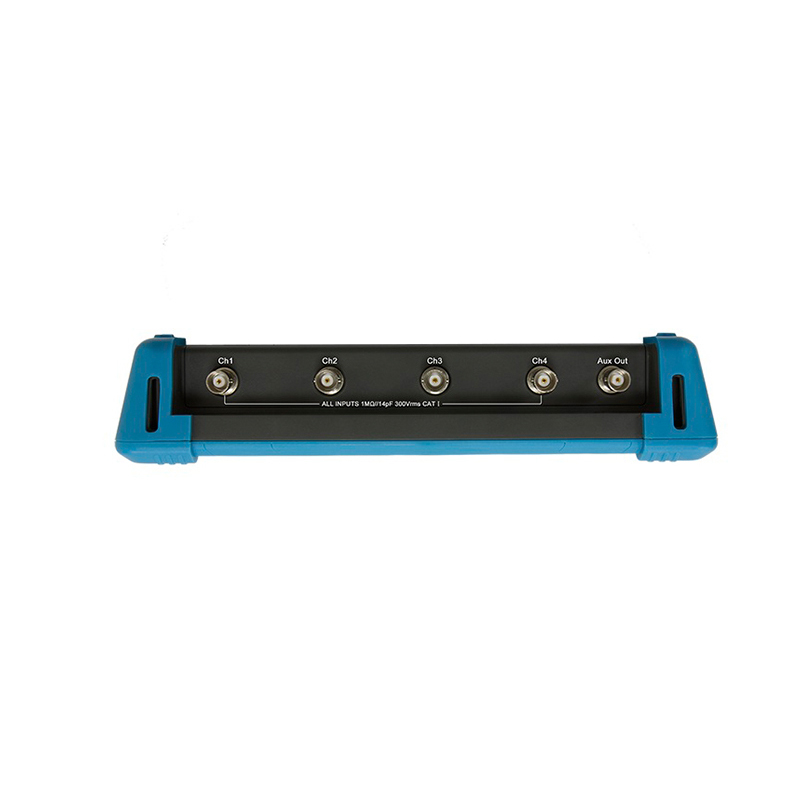

- Počet kanálů: 2 nebo 4 kanály (dle zvoleného modelu)
- Vstupní vazba: DC (st), AC (ss) or GND (z)
- Vstupní impedance: 1M ±1%;14.5pF±3pF
- Citlivost vertikály: 1 mV/dílek ~ 5 V/dílek (1M)
- Maximální vstupní napětí: CAT I 300 V (1M)
- Přesnost časové základny: ±20ppm
- Režimy zobrazení: Y-T; X-Y, Roll, Zoom
- Rozsah zpoždění časové základny: -14 dílků na 14 ks
- Omezení šířky pásma: 20 MHz; horní propust; dolní propust
- Speciální funkce zobrazení: 256 úrovní dosvitu zobrazení stopy; Zámek obrazovky z důvodu nechtěného dotyku
- Přesnost DC (ss) zesílení: <±2% (1M)
- Typy spouštění (trigger): Hranou, šířka pulzu, logické, video, Time out, Sklon (+/-), Runt, N-tá hrana, sériové sběrnice (CAN, UART, LIN, SPI, I2C, 1553B, 429)
- Měřicí kurzory: horizontální, vertikální
- Spouštěcí režimy: Auto, Normal, Single
- Rozsah čekání na spouštění: 200 ns až 10 s
- Citlivost triggeru: DC (st), AC (ss); zeslabené signály (>50 KHz), zeslabené signály (<50 KHz), Potlačení šumu,
- Automatické měření horizontální: Perioda; frekvence; doba náběžné hrany; doba spádové hrany; Zpoždění; Střída kladného a záporného průběhu; šířka kladného a záporného pulzu; a další
- Automatické měření vertikální: Maximální napětí; minimální napětí; napětí špička-špička; měření kladného překmitu a záporného překmitu; střední hodnoty kmitu; amplituda; efektivní hodnota (RMS); a další
- Matematické operace: sčítání, odčítání, násobení, dělení, FFT
- Rychlá Fourierova transformace (FFT): Rectangular (obdélník), Hanning, Hamming, Blackman-Harris okno
Parametry tabletu
Tablety t-Book mini se, kromě překrásného designu, vyznačují vysokou spolehlivostí a kvalitou dílenského zpracování. Kvalitní průmyslový display a robustní provedení s ochrannými bočnicemi z tvrdé pryže zajišťují dostatečnou ochranu i v náročných pracovních podmínkách. Celkovou ergonomii přístroje podtrhují kompaktní rozměry a moderně navržené uživatelské prostředí s ovládáním pomocí dotykových gest.
- Procesor: 1,4 GHz Quad-Core (čtyřjádrový) ARM Cortex-A9
- Operační paměť: 4 GB RAM DDR3
- Pevný disk: 8 GB eMMC
- Display: 8″ 800×600 barevný kapacitní (multidotykový) TFT 64K. Max. počet současných dotyků je 5
- Síťové adaptéry: LAN 10/100 Ethernet, Wi-Fi IEEE 802.11
- 1x USB konektor typ A: USB 2.0 umožňuje připojení periferií, např. myš. Přístroj nabízí podporu vysokokapacitních paměťových zařízení (čtení/zápis)
- 1x Micro USB: USB 2.0, podporuje čtení a zápis
- Výstup pro zobrazovací zařízení: Micro HDMI
- Port pro kalibraci pasivních sond: 1 KHz , 2 Všš
- Kensington Security Slot: vstup na zámek
- Napájení: 100/240 V AC 5, 0/60 Hz; <60 W;

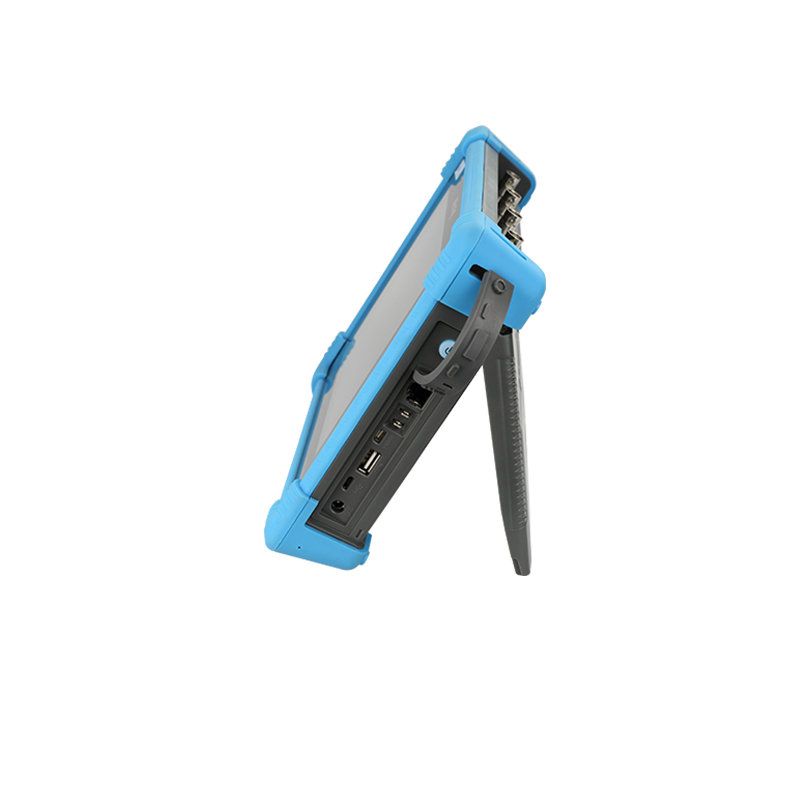

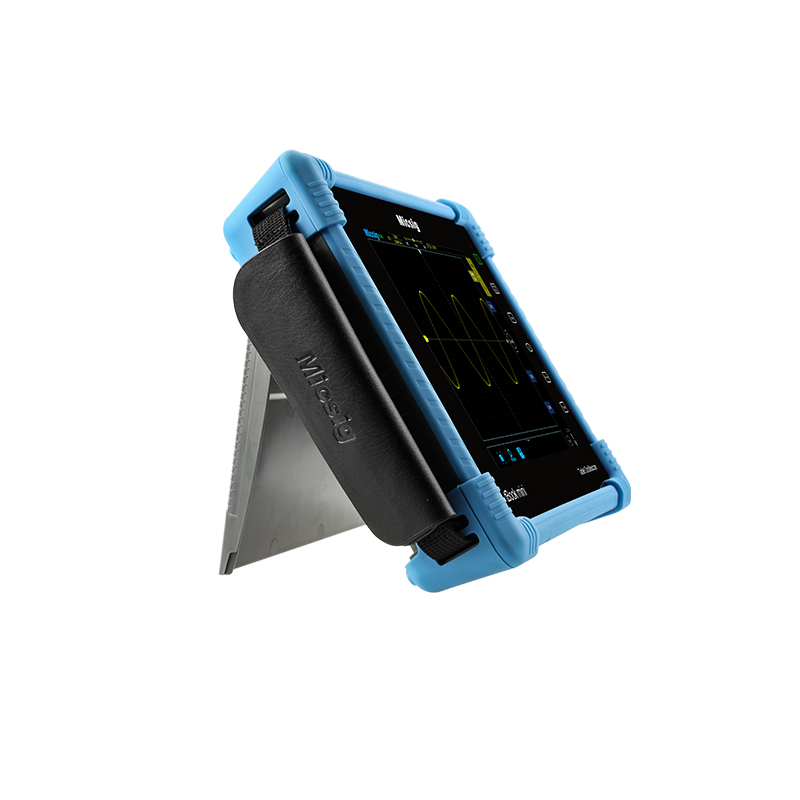

- Výklopná zadní opěrka: zajišťuje perfektní stabilitu na stole při sklonu 45°
- Dodávaný akumulátor: 7.4 V, 7500 mAh; za příplatek 7.4 V, 8000 mAh
- Rozměry: 200 x 250 x 55 mm
- Hmotnost: 1388 g (4-kanál); 1303 g (2-kanál)
- Provozní teplota: 0°C do + 45°C
- Relativní vlhkost: 5% do 85%, 25°C
- Nadmořská výška: <3000 m
K osciloskopům Micsig tBook Mini nabízíme dva typy ochraných pouzder. Odolnou nylonovou brašnu s logem Micsig přímo od výrobce a speciálně vyrobený odolný transportní kufr. Výplň kufru je vyrobena z PE pěny s uzavřenými póry. Uzavřená buněčná struktura zaručuje vysokou odolnost proti vnějším tlakům při přepravě a vynikající odolnost proti chemikáliím, vlhkosti a hnilobě.
| Obsah dodávky |
Fyzická dodávka obsahuje |
|---|
Další informace
| Hmotnost | 1 kg |
|---|---|
| Vyberte model | |
| Volitelné příslušenství | Baterie 8000mAH Li-on, Transportní brašna Micsig, Transportní kufr W.A.G. |
