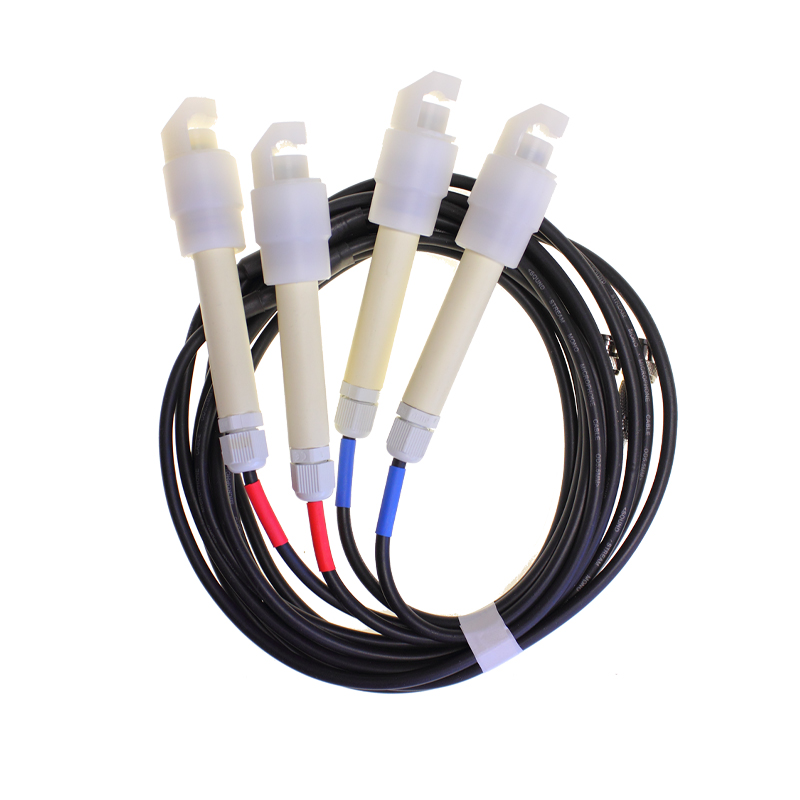

Kapacitní kleště sekundáru Cx-4
2 600 Kč vč. DPH 3 146 Kč
Snímače Cx-4 jsou určeny pro diferenciální zapojení. Dvěma kanály pokryjete test čtyřválcového motoru.
Kapacitní kleště sekundáru Cx-4
Set klešťových snímačů Cx-4 je určen pro diagnostiku „dvoujiskrového“ systému zapalování DIS. Tento set je navržen speciálně pro připojení k pseudo-diferenciálním vstupům MTPro. Díky tomuto zjednodušenému zapojení obsadíte v rámci diagnostiky 4. válcového motoru pouze dva vstupní kanály (7. a 8. kanál). Úspora se projeví nejen v minimálním obsazení vstupních kanálů na straně osciloskopu, ale i v celkové vzorkovací rychlosti osciloskopu.
Kapacitní vysokonapěťové snímače
Kapacitní kleště sekundáru Cx jsou určeny pro měření vysokého napětí na výstupu ze zapalovací cívky. Kapacitní snímač Cx-4 je možné využít k zachycení vysokonapěťových průběhů na plně elektronickém zapalování bez rozdělovače DIS (distributorless ignition).
Pro snadné zjištění polarity zapalovací cívky na systému dvoujiskrového zapalování lze použít náš detektor polarity.
Využití při diagnostice
Vzhledem k velmi vysokému napětí, které je pro sekundární okruh typické, není možné provádět měření přímým připojením na výstup z cívky, jak je tomu u proměřování primáru. Pokus o takovéto měření by mohl vážně ohrozit zdraví technika a zcela určitě by vedl ke zničení osciloskopu a počítače. Pro měření sekundáru se proto využívají kapacitní a induktivní snímače. Zapojení kleští je jednoduché. Kleště se připnou na zapalovací kabel, popřípadě na prodlužovací adaptér , konektor kleští se připojí na BNC vstup osciloskopu, nastartuje se motor a měření může začít. Kleště je možné použít na proměření zapalování pouze na jednom válci. Pro test sekundáru na čtyřválcovém motoru je nutné použít 4. kleště a případně 4 prodlužovací adaptéry.
V ovládacím programu MTPro je integrována rozsáhlá analýza stavu sekundáru. Po připojení tohoto diferenciálního snímače program porovná všechny jednotlivé kanály a pro každý válec zobrazí samostatné grafy pro napětí jehly, napětí spalování, dobu hoření, dobu nabíjení a vynechání zapalování.
Klešťový kapacitní snímač je uzpůsoben pro měření napětí, které je generováno na sekundárním vinutí zapalovací cívky (transformátoru). Snímač přizpůsobuje signál pro optimální zobrazení zapalovacího procesu na obrazovce digitálního osciloskopu. Kleště mají odolnou plastovou konstrukci a celkovou ergonomii podtrhuje dlouhý kabel o délce cca 2,6 m.
Další informace
Hmotnost | 1 kg |
---|---|
